Преодолевая пределы кремниевых вычислений для ИИ

Эпоха классического масштабирования полупроводников подходит к своему логическому пределу. Спрос на ресурсы для обучения и работы моделей ИИ растет пятикратно каждый год, что ставит перед индустрией жесткий ультиматум: либо искать принципиально новые способы компоновки систем, либо смириться с деградацией темпов роста производительности. В этой ситуации гетерогенная интеграция становится единственным жизнеспособным путем развития.

Суть подхода заключается в отказе от монолитных кристаллов в пользу сложных многослойных структур. Ключевым инструментом здесь выступают технологии упаковки CoWoS и методы системной интеграции на кристалле (SoIC). Планы по развитию предусматривают поэтапный переход к сверхплотным 3D-структурам: уже к 2026 году ожидается внедрение связки N2P-on-N3P, а к 2029 году индустрия перейдет на стандарт A14-on-A14 с шагом межсоединений всего 4,5 мкм. Такой подход позволяет объединять разные технологические узлы в единый вычислительный блок, радикально сокращая физическое расстояние между компонентами и, соответственно, задержки при передаче сигналов.

Однако даже самая плотная компоновка не решает проблему энергопотребления и перегрева при передаче данных на высоких скоростях. Здесь на сцену выходит кремниевая фотоника — технология, превращающая электрические сигналы в световые непосредственно внутри чипа.

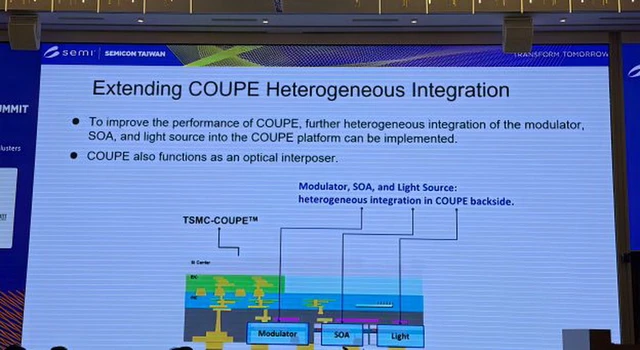

Центральным элементом этой трансформации становится платформа COUPE (Compact Universal Photonic Engine). Она позволяет интегрировать электронные интегральные схемы (EIC) с фотонными (PIC), используя высокоточные соединения. Результаты этого перехода впечатляют: потери при передаче данных на скорости 112 Гбит/с снижаются с 1,38 дБ (при использовании традиционных микровыступов) до ничтожных 0,06 дБ. Это не просто оптимизация, а качественный скачок, который сокращает задержки до диапазона 10–20 наносекунд и существенно снижает тепловыделение системы.

Для обеспечения дальнейшего роста пропускной способности развитие ведется по двум векторам. Первый — это увеличение скорости передачи по отдельному каналу с 200 Гбит/с до 400 Гбит/с при одновременном расширении количества каналов с 16 до 128. Это позволяет поднять общую пропускную способность с 3,2 до более чем 12,8 Тбит/с. Второй вектор — внедрение мультиплексирования с разделением по длине волны (WDM), что фактически означает создание многополосного «светового шоссе» внутри одного физического соединения.

Переход к технологии совместно упакованной оптики (Co-Packaged Optics, CPO) неизбежно влечет за собой пересмотр процессов проектирования и контроля качества. Чтобы избежать дорогостоящего брака на финальных стадиях сборки, внедряется оптическое тестирование прямо на уровне кремниевых пластин. Параллельно создаются специализированные платформы для электронно-фотонного моделирования, интегрированные с инструментами Cadence и Synopsys, что позволяет инженерам предсказывать поведение световых сигналов еще до физического производства чипа.

В глобальном масштабе мы наблюдаем структурный сдвиг в устройстве дата-центров. Оптика перестает быть просто внешним интерфейсом подключения серверов и становится «нервной системой» всего вычислительного комплекса. Прогнозы указывают на то, что к 2027 году кремниевая фотоника займет более 50% рынка оптических приёмопередатчиков.

Несмотря на технологическую готовность к массовому производству, основным вызовом остается цепочка поставок. Надежность самих кремниевых подложек уже доказана практикой, однако индустрия по-прежнему зависит от внешних компонентов: прецизионных лазеров, специализированных оптических волокон и высокоточных коннекторов. Именно эти звенья сейчас определяют реальную скорость экспансии фотонных вычислений в мировой ИТ-инфраструктуре.
