Гонка за нанометрами досягла критичної точки, за якої традиційні методи літографії стають економічно та технічно недоцільними. Intel робить ставку на High-NA EUV — найдорожчу та найточнішу систему друку структур в історії напівпровідників. Подолання рубежу в один мільйон оброблених пластин переводить цю технологію з розряду експериментальної у стадію промислового масштабування. Цей крок формує нову ієрархію в індустрії, розділяючи лідерів за ступенем їхньої готовності до радикального оновлення виробничого стека.
Сучасне виробництво мікросхем зіткнулося з фундаментальним викликом: фізичною межею роздільної здатності існуючих систем літографії. Перехід до екстремального ультрафіолету з високою числовою апертурою (High-NA EUV) покликаний розв'язати цю проблему, дозволяючи друкувати щільніші та складніші структури без потреби у багаторазовому експонуванні одного й того самого шару. Intel, ставши першою компанією, що впровадила цей інструмент в активний цикл, фактично переписує правила гри в напівпровідниковій індустрії.

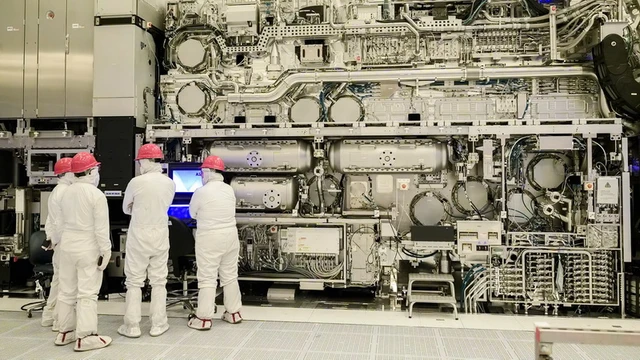

Початково системи ASML TWINSCAN EXE:5000 призначалися для досліджень та налагодження техпроцесу 14A. Однак практика показала, що потенціал High-NA виходить далеко за межі одного вузла. Intel успішно інтегрувала ці інструменти у виробництво за нормою 18A, що дозволило оптимізувати створення процесорів сімейства Panther Lake. Замість того щоб покладатися на традиційний Low-NA, компанія використовує накладання кількох шарів кремнію за допомогою High-NA, що суттєво підвищує точність позиціонування елементів.
Технологічний прорив виражається не лише в щільності транзисторів, а й у радикальному спрощенні виробничого циклу. Впровадження сканера TWINSCAN EXE:5200B дозволило скоротити кількість етапів обробки одного шару з сорока до менш ніж десяти. Це скорочення є критично важливим: менше етапів означає менше можливостей для виникнення дефектів і значно коротший цикл виробництва. У результаті пропускна здатність заводів Intel Foundry зросла, досягнувши показників понад 30 000 пластин за квартал.
Однак за технологічне лідерство доводиться платити колосальні суми. Вартість однієї системи High-NA EUV від ASML сягає 400 мільйонів доларів, що майже вдвічі перевищує вартість попередніх поколінь EUV-сканерів. Така капіталомісткість створює високий поріг входу та змушує конкурентів шукати альтернативні шляхи.
Наразі ринок спостерігає за виразним розмежуванням стратегій. TSMC дотримується консервативного підходу, прагнучи витиснути максимум із існуючих Low-NA систем шляхом їхнього поступового оптимізування та зменшення розмірів техпроцесу. Samsung, за наявними даними, планує повноцінний перехід на High-NA лише до 2030 року, синхронізуючи його із запуском 1-нанометрового техпроцесу.
Таким чином, Intel фактично отримала тимчасове технологічне вікно можливостей. Поки решта світу працює над оптимізацією застарілого обладнання, Intel уже масштабує виробництво на базі High-NA, пропонуючи цю конфігурацію і зовнішнім замовникам. Це перетворює компанію не просто на виробника чипів, а на головного оператора найпередовішого літографічного стека у світі, що може стати вирішальним фактором у боротьбі за домінування на ринку Foundry.
