Еволюція Zen 6 і тріумф двох нанометрів

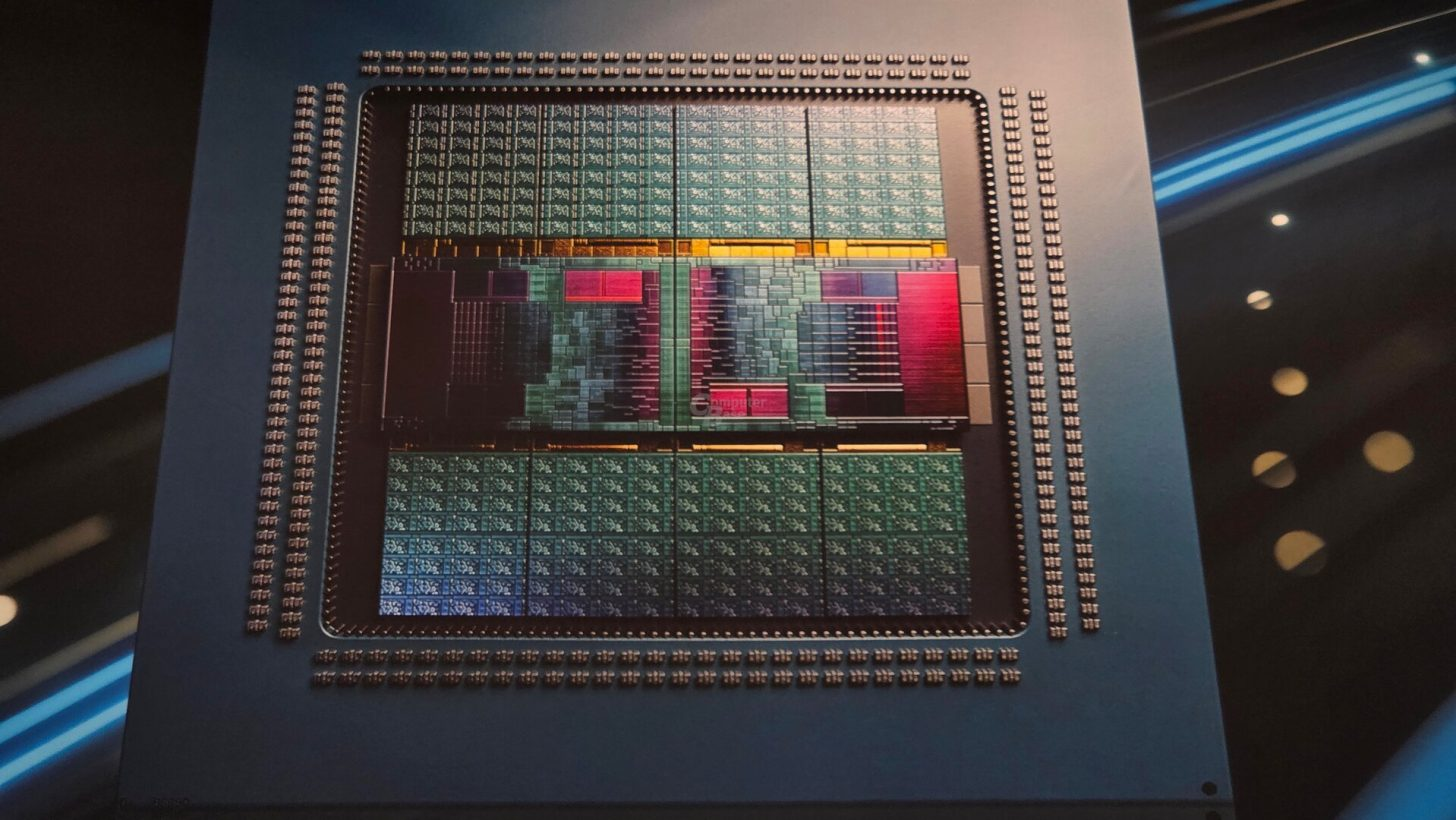

Ключовою подією оновлення стало впровадження 2-нанометрового техпроцесу TSMC, що робить AMD першопрохідцем у використанні цього вузла для високопродуктивних серверних рішень. Технологічний стрибок тут має не лише кількісний, а й якісний характер: компанія переходить від традиційних FinFET-транзисторів до нанолистових структур (GAAFET). Ця зміна парадигми дозволяє збільшити щільність розміщення елементів на кристалі на 15% і, що важливіше, знизити енергоспоживання майже на третину. В умовах, коли вартість охолодження стає порівнянною з вартістю самого обладнання, така оптимізація перетворюється на стратегічну перевагу.

В основі Venice лежить оновлена концепція Zen 6, яка розділяє обчислювальні ресурси на два спеціалізовані типи ядер. Стандартні ядра Zen 6 орієнтовані на максимальну продуктивність у класичних завданнях, пропонуючи конфігурації до 96 ядер і 192 потоків. На противагу їм створені «щільні» ядра Zen 6C (лінійка Venice-Dense), які оптимізовані для екстремальної багатопотоковості. Тут AMD розсуває межі можливого, пропонуючи до 256 ядер і 512 потоків в одному процесорі, що перетворює один сокет на повноцінний обчислювальний вузол.
Для адаптації під різні ринкові ніші компанія впроваджує два типи сокетів. SP7 призначений для безкомпромісних високопродуктивних систем із TDP до 600 Вт, тоді як SP8 орієнтований на сегменти початкового та середнього рівня з помірнішим енергоспоживанням до 400 Вт.
Особливої уваги заслуговує робота з даними. Якщо в попередніх поколіннях підтримка 512-бітних векторних інструкцій AVX-512 була фрагментарною, то в Zen 6 вона стає загальною та уніфікованою для всієї лінійки. Це критично важливо для високопродуктивних обчислень (HPC) та обробки масивів даних. Крім того, впровадження нових наборів інструкцій, таких як AVX512_FP16 та AVX_VNNI_INT8, безпосередньо прискорює операції машинного навчання, дозволяючи виконувати розрахунки нейромереж кратно швидше завдяки апаратній оптимізації.
Інфраструктурна частина платформи також отримала підсилення: контролер пам'яті тепер підтримує конфігурації з 12 та 16 каналами, що усуває «вузьке місце» при передачі даних до ядер. У лінійці представлені як флагманські моделі на кшталт EPYC 9996 з гігантським L3-кешем у 1 ГБ і частотою до 4,1 ГГц, так і енергоефективні рішення серії LP з підтримкою пам'яті LPDDR.

Порівняльний аналіз із конкурентом у особі Intel Xeon 6+ демонструє класичне протистояння двох різних філософій. Рішення від Intel на базі техпроцесу 18A показують вражаючі показники за кількістю ядер (до 288) і більш стриманий TDP, що виглядає привабливо для певних типів навантажень. Однак AMD утримує лідерство в області пропускної здатності та масштабованості введення-виведення: підтримка PCIe Gen 6.0, більша кількість ліній PCIe (128 проти 96 у Intel) та перевага за швидкістю пам'яті (1,6 ТБ/с проти 1,3 ТБ/с) роблять Venice більш гнучким інструментом для побудови сучасних хмарних інфраструктур.
Незважаючи на поточний успіх AMD, горизонт планування індустрії вказує на новий виток боротьби: Intel і Samsung уже заявляють про плани з масового виробництва чипів 1,4 нм до 2028–2029 років. Це означає, що епоха «нанометрової війни» тільки входить у свою найактивнішу фазу.
Зрештою, головною цінністю нових процесорів стає боротьба з тепловим лімітом. У сучасних серверних стійках можливості відведення тепла стали головним обмежувачем щільності розміщення обладнання. Зниження TDP при одночасному зростанні продуктивності дозволяє збільшувати кількість обчислювальних потужностей на квадратний метр дата-центру, що є єдиним правильним шляхом розвитку в епоху глобального буму штучного інтелекту.
