На протяжении десятилетий развитие всей мировой ИТ-индустрии подчинялось одному эмпирическому правилу, ставшему своего рода светским каноном цифрового века. Закон Мура превратился из простого наблюдения в экономический метроном, который задавал ритм инвестициям, разработкам и ожиданиям миллионов людей. Однако сегодня физические ограничения кремния и растущая инертность программного обеспечения ставят эту парадигму под удар. Чтобы избежать технологического застоя, индустрия ищет новые пути развития, разделяя стратегию выживания на три принципиально разных вектора.

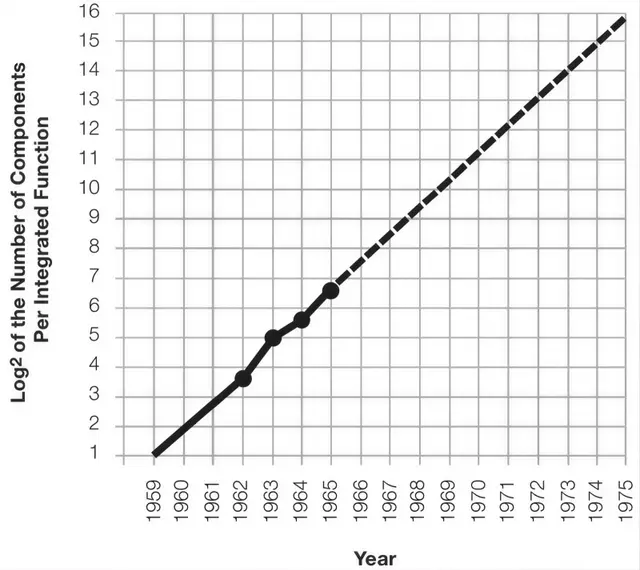

История закона Мура началась в 1965 году, когда Гордон Мур, один из основателей Intel, заметил закономерность: число транзисторов на интегральных схемах удваивается с определенной периодичностью. Сначала этот цикл составлял год, затем растянулся до двух лет, а к началу 2000-х трансформировался в понятие производительности, которая росла каждые 18 месяцев. Это не было физическим законом в строгом смысле слова, но стало самосбывающимся пророчеством. Инженеры всего мира стремились соответствовать этому графику, чтобы не оказаться на обочине прогресса.
В 2015 году сам Мур предупредил, что бесконечное масштабирование невозможно. К 2026 году этот прогноз фактически сбылся: индустрия уперлась в физический предел, за которым классические методы миниатюризации перестают работать. Тем не менее, попытки «реанимировать» закон Мура продолжаются, так как он служит фундаментом для долгосрочного бизнес-планирования.
Секрет долголетия этого правила крылся в экономике. Себестоимость микросхемы была обратно пропорциональна количеству компонентов: чем больше транзисторов удавалось разместить на кристалле, тем дешевле обходилась единица вычислительной мощности. Это создавало идеальный цикл: производители снижали издержки, а заказчики получали всё более мощные системы, которые позволяли быстрее окупать инвестиции.
Однако этот триумф «железа» породил неожиданный побочный эффект в области разработки ПО. Программисты, полагаясь на гарантированный рост мощности процессоров, перестали уделять внимание оптимизации кода. Возник так называемый «закон Вирта» (или закон Гейтса), который гласит: программное обеспечение замедляется быстрее, чем ускоряется аппаратная часть. Рост сложности фреймворков и языков высокого уровня фактически «пожирал» все бонусы, которые давал закон Мура. Парадоксально, но именно эта избыточность ресурсов позволила расцвести современному машинному обучению и искусственному интеллекту, которые требуют колоссальных вычислительных мощностей.

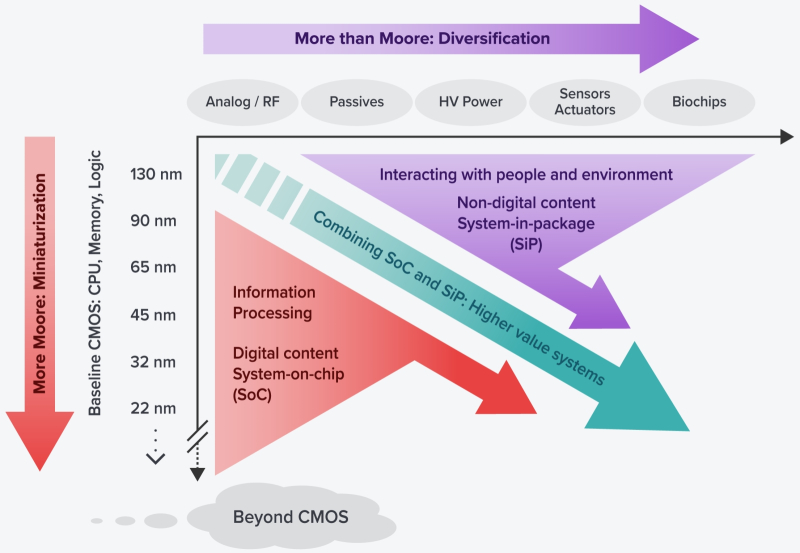

Когда размеры затвора транзистора приблизились к критической отметке в 25 нм, индустрия разделила свои усилия на три стратегии: More Moore, More than Moore и Beyond Moore.

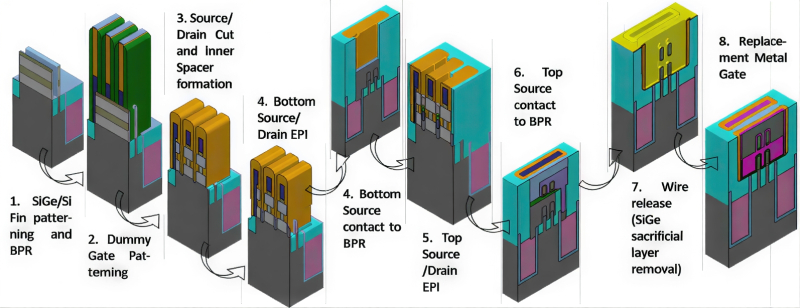

Первый путь, More Moore, представляет собой экстенсивное развитие текущих КМОП-технологий. Это попытка выжать максимум из кремния, используя изощренные инженерные ухищрения. Вместо простого уменьшения площади элементов инженеры меняют саму структуру транзистора. Переход от FinFET к архитектуре RibbonFET (Gate-All-Around) позволяет затвору буквально «обнимать» канал со всех сторон, что радикально снижает утечки тока, вызванные квантовым туннелированием.

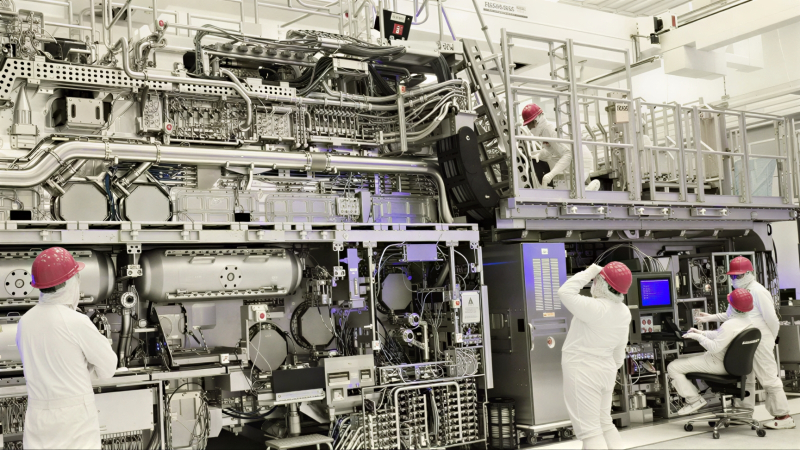

Дополнительные инновации, такие как PowerVia и PowerDirect, переносят подачу питания на обратную сторону кристалла. Это решает проблему паразитных наводок и позволяет упаковывать транзисторы плотнее. Использование литографов High-NA EUV позволяет довести геометрическое масштабирование до абсолютного физического предела. Этот путь остается самым привлекательным, так как он опирается на уже существующую многомиллиардную производственную базу.

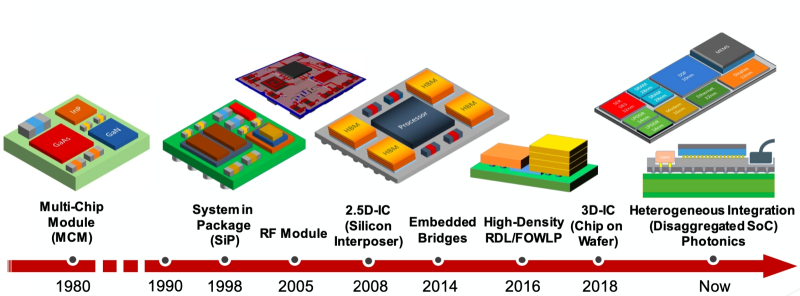

Второй вектор, More than Moore, предлагает сменить парадигму с монолитного кристалла на модульную систему. Вместо того чтобы пытаться уместить всё в одном гигантском чипе, индустрия переходит к использованию чиплетов — специализированных функциональных блоков, объединенных высокоскоростными интерконнектами (например, технологии Intel Foveros или TSMC CoWoS).
Такой подход позволяет комбинировать компоненты, изготовленные по разным техпроцессам. Не каждый блок в системе нуждается в передовых 2-нм нормах; многие задачи эффективно решаются на более старых, но дешевых фабриках. Это не только снижает стоимость, но и открывает путь к созданию киберфизических систем. Интеграция аналоговых датчиков и преобразователей непосредственно в составной кристалл критически важна для беспилотного транспорта, нейроинтерфейсов и промышленного интернета вещей, где цифровая логика должна быть бесшовно «сшита» с физическим миром.
Третий путь, Beyond Moore, — это радикальный разрыв с прошлым и отказ от полупроводников в их традиционном понимании. Здесь речь идет о технологиях, которые могут полностью заменить кремний. Фотоника предлагает использовать фотоны вместо электронов: хотя световые компоненты крупнее транзисторов, теоретический предел интенсивности вычислений в одной области пространства здесь несоизмеримо выше.

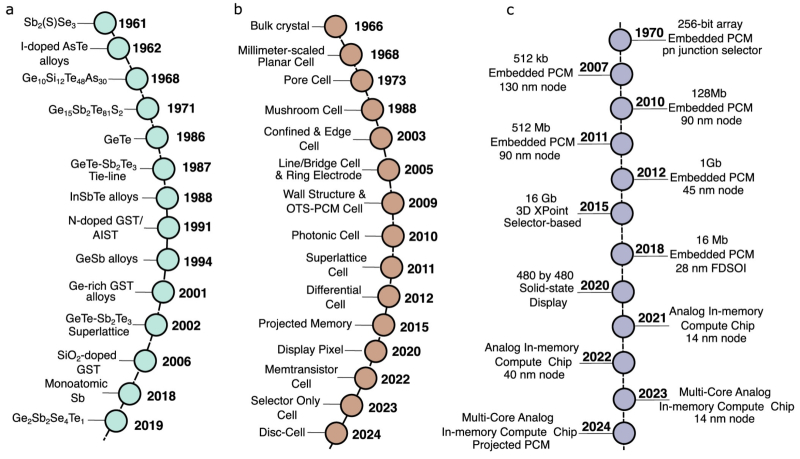

Спинтроника, использующая спин электрона, и нейроморфные вычисления, имитирующие структуру человеческого мозга, обещают принципиально иную энергоэффективность. Квантовые вычисления и вовсе открывают доступ к классам задач, которые были нерешаемы для классических систем. Вероятно, этот переход потребует отказа от доминирующей десятилетиями архитектуры фон Неймана, разделяющей память и процессор.
Сегодня мир стоит на пороге смены эпох. Старый «метроном» Мура больше не может задавать темп, но потребность в предсказуемом прогрессе никуда не исчезла. Индустрия стремится сформулировать новую «дорожную карту», потому что без четкого вектора развития стоимость инноваций может стать запретительно высокой даже для крупнейших корпораций и государств.
