Плазменный синтез высокоэнергетического биоугля из кофе

Проблема утилизации кофейного жмыха давно перестала быть локальной задачей городских служб, перейдя в разряд глобальных экологических вызовов. Ежегодно мир производит более 10 миллионов тонн этих отходов, которые из-за высокого содержания влаги и масел разлагаются с выделением парниковых газов. Основным барьером на пути к их эффективной переработке в энергию всегда была необходимость предварительного обезвоживания сырья, требующая огромных затрат электричества или тепла.

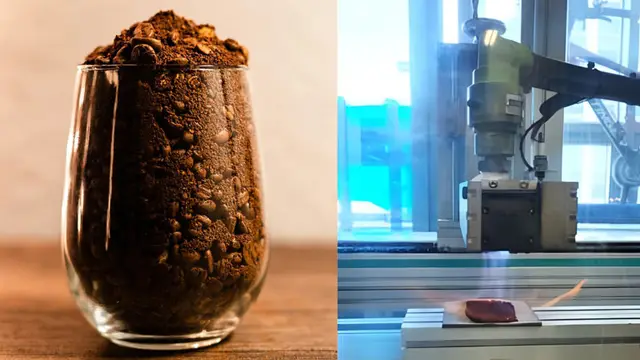

Исследователи из Корейского института наук о Земле и минеральных ресурсах (KIGAM) предложили радикально иной подход, внедрив метод пиролиза в пламени плазмы (flame plasma pyrolysis). Суть технологии заключается в отказе от предварительной подготовки: установка способна перерабатывать сырье с влажностью до 55% в режиме реального времени. Влажная кофейная гуща подается непосредственно в зону воздействия плазменного факела при атмосферном давлении, что исключает сложные и дорогостоящие циклы сушки и обезжиривания.

Техническая реализация процесса опирается на использование сжиженного нефтяного газа — смеси пропана и бутана — в сочетании со сжатым воздухом. В результате формируется высокотемпературное плазменное пламя, разогретое до 800–900 °C. При таком экстремальном термическом воздействии вода, содержащаяся внутри частиц кофе, испаряется практически мгновенно. Это создает колоссальное внутреннее давление, приводящее к серии микровзрывов.

Этот феномен, получивший название «эффект попкорна», становится ключевым драйвером процесса. Вместо того чтобы препятствовать пиролизу, влага способствует формированию уникальной пористой структуры материала. Одновременно с этим происходят процессы глубокой карбонизации и сушки, что позволяет получить конечный продукт с исключительными характеристиками всего за 90 секунд.

Результаты анализа полученного биоугля демонстрируют впечатляющий скачок качественных показателей. Масса исходного сырья сокращается на 83,3%, при этом теплотворная способность продукта возрастает с 21,8 МДж/кг до 29,0 МДж/кг. Для сравнения: такие показатели делают биоуголь полноценным аналогом антрацита — одного из самых энергоемких видов каменного угля.

Химический состав материала также претерпевает значительные изменения. Доля связанного углерода увеличивается почти втрое, достигая 46,2% против исходных 15,6%. Особого внимания заслуживает рост удельной поверхности материала — с ничтожных 1,5 до 115,4 м²/г, что открывает перспективы использования этого вещества не только как топлива, но и в качестве адсорбента. Кроме того, технология обеспечивает практически полную очистку от соединений серы, что критически важно для снижения выбросов оксидов серы при последующем сжигании, и минимизирует образование смолистых побочных продуктов.

Сравнительный анализ показывает, что плазменный метод на порядки опережает существующие альтернативы. Если классическая гидротермальная карбонизация требует от одного до шести часов, а торрефикация занимает десятки минут, то корейская установка справляется с задачей за полторы минуты.

Потенциал данной технологии выходит далеко за пределы кофейной индустрии. Принципы плазменного пиролиза могут быть масштабированы для переработки любых влажных органических отходов: от сельскохозяйственной биомассы и пищевого мусора до осадков сточных вод. Благодаря компактности оборудования, перерабатывающие модули можно размещать непосредственно в точках образования отходов, создавая децентрализованную систему получения энергии.

Несмотря на очевидный успех, путь к полноценному промышленному внедрению потребует дальнейшей оптимизации оборудования и отладки производственных цепочек. Тем не менее, переход от энергозатратной сушки к мгновенному плазменному синтезу знаменует собой новый этап в экономике замкнутого цикла, где отходы перестают быть бременем и становятся ценным энергетическим ресурсом.
