Современная электроника требует прецизионной точности в распределении энергии, где даже малейшее отклонение в номиналах компонентов может привести к катастрофическому отказу. Недавние исследования выявили серьезную конструктивную недоработку в серии GeForce RTX 4060 от Gigabyte, которая приводит к саморазрушению устройства. Проблема кроется не в эксплуатации, а в глубоком системном дефекте цепей питания. В результате пользователи сталкиваются с физическим выгоранием плат, которое ошибочно принимают за внешнее воздействие.

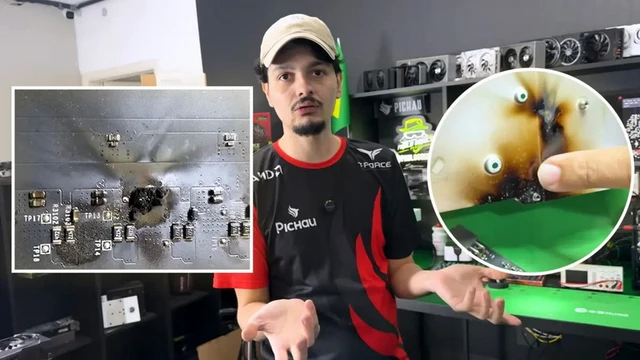

Проблема обнаружилась при анализе повторяющихся случаев короткого замыкания на видеокартах Gigabyte GeForce RTX 4060. Визуальные признаки отказа пугающи: сильное обугливание печатной платы в непосредственной близости от HDMI-выхода. На первый взгляд такая картина напоминает типичный скачок напряжения, пришедший извне через кабель монитора, однако детальный технический разбор показал, что истинная причина кроется глубоко внутри системы питания графического процессора.
Для понимания сути дефекта необходимо обратиться к работе многофазной подсистемы питания (VRM). Ее задача — эффективно распределять нагрузку между несколькими параллельными силовыми каскадами, чтобы ни один из MOSFET-транзисторов не работал на пределе своих возможностей. В идеальной системе фазы работают с синхронными частотами переключения и идентичными коэффициентами заполнения, что обеспечивает равномерный ток. Сравнительный анализ с эталонными образцами других производителей, например Inno3D, показал, что их VRM демонстрирует стабильный сигнал на частоте около 207 кГц по всем фазам.
В случае с картами Gigabyte ситуация иная. Измерения с помощью осциллографа выявили критический дисбаланс: частота одной из фаз хаотично колебалась в диапазоне от 150 до 300 кГц, в то время как остальные вели себя нестабильно. Это свидетельствует о серьезной ошибке в выборе номиналов резисторов и конденсаторов в цепи измерения тока (Current Sense) и управления ШИМ-контроллером.
Когда контроллер получает некорректные данные о токе из-за неправильно подобранных компонентов, он перестает эффективно балансировать нагрузку. В результате определенные MOSFET-транзисторы начинают работать с перегрузкой, что неизбежно ведет к их перегреву и последующему пробою. Происходит короткое замыкание, которое сопровождается выделением огромного количества тепловой энергии. Поскольку один из силовых каскадов расположен физически близко к видеовыходам, термическое разрушение распространяется в сторону разъема HDMI, создавая иллюзию внешнего электрического удара.
Эта техническая особенность создает серьезную проблему для потребителей: производитель, видя обугленный разъем, может интерпретировать поломку как результат неправильной эксплуатации и отказать в гарантийном обслуживании. Однако фактически речь идет о скрытом конструктивном недостатке, заложенном на этапе проектирования или сборки.
Возможность исправления дефекта была подтверждена путем глубокой модификации поврежденной платы. Путем удаления некорректных компонентов цепи измерения тока и их замены на эталонные значения удалось восстановить согласованную работу оставшихся фаз питания. Дополнительная установка MOSFET-транзисторов с более высоким номиналом и внедрение предохранителя на вход 12 В позволили видеокарте успешно пройти стресс-тесты и вернуться в рабочий режим.
Хотя точный масштаб проблемы остается неизвестным, зафиксированные случаи касаются устройств, выпущенных в 2023 году. Данный инцидент подчеркивает важность строгого контроля качества компонентов даже в массовых продуктах, так как ошибка в одном резисторе может превратить высокотехнологичное устройство в источник пожароопасной ситуации.
