Прагнення до граничної мініатюризації дисплеїв тривалий час обмежувало фундаментальне протиріччя між органічною хімією та методами напівпровідникового виробництва. Сучасні вимоги до пристроїв доповненої реальності та біомедичних сенсорів передбачають таку щільність пікселів, яка є недосяжною для традиційних методів напилення. Дослідники з Вищої технічної школи Цюриха запропонували рішення, синтезувавши гнучкість OLED-матеріалів із прецизійністю фотолітографії. Цей технологічний прорив дає змогу створювати світні структури розміром з одноклітинний організм, відкриваючи нову еру в мікрооптиці.
Головною перешкодою на шляху створення надмалих OLED-екранів завжди була хімічна несумісність. У класичному виробництві мікросхем застосовується фотолітографія — процес, що потребує використання агресивних розчинників та реагентів для формування точних патернів. Однак органічні світловипромінювальні молекули, що становлять основу OLED, надзвичайно чутливі до таких впливів і просто руйнуються під час спроби «витравити» з них мікроскопічний малюнок. Таким чином, індустрія опинилася перед дилемою: або використовувати стабільний, але менш гнучкий кремній, або обирати органіку, жертвуючи роздільною здатністю та точністю позиціонування.
Швейцарські науковці розв'язали цей парадокс, синтезувавши новий клас полімерів, які поєднують у собі функції світловипромінювача та фоторезисту. Тепер матеріал сам визначає свою форму під впливом ультрафіолетового випромінювання. Це перетворює процес створення дисплея на свого роду «друк світлом», де UV-промені формують мікроскопічні світні елементи заданої геометрії безпосередньо на поверхні чипа.
Технологічним фундаментом цього досягнення стала особлива молекулярна конфігурація, побудована за принципом «ядро — оболонка». У центрі кожної молекули знаходиться активний органічний компонент, відповідальний за генерацію певного спектра світла. Цей центр оточений розгалуженими зіркоподібними ланцюгами, які слугують майданчиками для хімічних реакцій. При опроміненні ультрафіолетом зовнішні ланцюги зшиваються між собою, створюючи щільну полімерну мережу. Ця оболонка виконує роль захисного щита, який ізолює люмінесцентне ядро від агресивних хімікатів у процесі обробки, зберігаючи його функціональність.

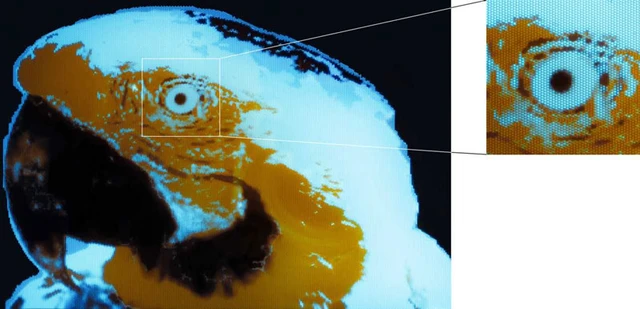

Практична демонстрація методу дозволила створити об'єкти, співмірні за масштабами з найпростішими мікроорганізмами. Одним із найбільш вражаючих результатів стало багатоколірне флуоресцентне зображення папуги ара. Його фізичний розмір становить лише 300 на 430 мікрометрів, при цьому щільність заповнення сягає 250 на 350 пікселів. Наразі це найвища роздільна здатність для багатоколірних структур, створених методом фотолітографії.
Проте справжній потенціал технології розкривається під час переходу від статичних зображень до активних пристроїв. Команда створила робочий прототип логотипа ETH Zurich розміром 1 на 2,4 міліметра, де кожен світлодіодний елемент керується електрично. На відміну від першого зразка, який активувався зовнішнім світлом, цей об'єкт є повноцінним мікродисплеєм.
Перспективи цієї розробки виходять далеко за межі споживчої електроніки. Окрім створення надщільних екранів для AR-окулярів, технологія відкриває можливості для глибокої інтеграції в біомедицину. Здатність створювати точкові джерела світла, що можуть взаємодіяти з окремими клітинами або нейронами, може призвести до появи принципово нових інструментів мікроскопії та систем нейромодуляції, де світло стає прецизійним інструментом керування біологічними процесами.
