Борьба за температурный режим высокопроизводительных систем традиционно ведется путем увеличения мощности вентиляторов и площади радиаторов. Однако фундаментальные законы термодинамики предлагают альтернативный путь, основанный на естественном движении воздушных масс. Эффект стека позволяет перемещать тепло без использования электроэнергии, полагаясь исключительно на разницу плотностей воздуха. Практический эксперимент с использованием 3D-печати доказывает, что масштаб конструкции может стать полноценной заменой активному охлаждению.
В основе современного компьютерного охлаждения лежит примитивный, но эффективный принцип: перемещение максимально возможного объема холодного воздуха через ребра радиатора. Обычно эта задача решается принудительно с помощью вентиляторов. Однако существует и пассивный метод — эффект стека (или эффект дымохода), при котором горячий воздух, обладая меньшей плотностью, устремляется вверх, создавая естественную тягу. Чем выше вертикальный канал, тем сильнее разница давлений между его основанием и вершиной, что фактически превращает трубу в природный насос для воздуха.
Для проверки этой гипотезы на практике был собран тестовый стенд с использованием одного из самых актуальных и требовательных к охлаждению процессоров — AMD Ryzen 7 9800X3D. Система была оснащена контуром жидкостного охлаждения, где ключевым показателем эффективности стала температура воды в фитингах, напрямую отражающая способность радиатора рассеивать тепло в окружающую среду.
Эксперимент начался с малых форм. Первый прототип вытяжной трубы, напечатанный на 3D-принтере, имел высоту всего 10 см. Результат оказался ожидаемо скромным: температура воды снизилась на 0,5 °C, что едва ли можно назвать эффективным решением. Однако при увеличении высоты конструкции до 30 см динамика изменилась — после периода стабилизации в течение получаса температура упала еще на 5 °C. Это подтвердило базовый тезис: эффективность пассивного охлаждения растет не линейно, а пропорционально высоте воздушного столба.

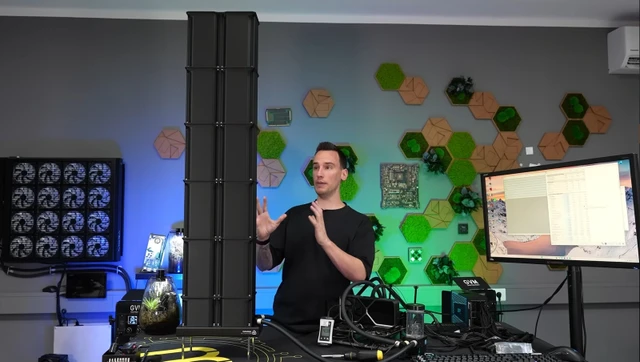

Кульминацией исследования стало использование массивной трубы высотой 110 см. В этой конфигурации эффект стека проявил себя в полную силу. Температура воды стремительно снизилась, достигнув отметки 50 °C всего через пять минут после запуска. Визуализация процесса с помощью генератора тумана наглядно продемонстрировала, как воздух затягивается через радиатор и устремляется вверх по трубе, создавая поток, сопоставимый по интенсивности с работой активных вентиляторов.
В конечном итоге такая инженерная надстройка позволила радикально изменить тепловой профиль системы. Пиковая температура процессора, которая в обычном режиме достигала 90 °C, опустилась до 71 °C — разница в 19 градусов была достигнута исключительно за счет физики конвекции.
Несмотря на впечатляющие результаты, данное решение остается скорее академическим упражнением, чем практическим руководством по модернизации ПК. Огромные габариты «дымохода» делают его непригодным для стандартных корпусов и домашних условий. Тем не менее, эксперимент наглядно иллюстрирует потенциал пассивных систем: в определенных архитектурных условиях правильное использование геометрии пространства может полностью заменить энергозависимые компоненты охлаждения.
