Современная индустрия полупроводников подошла к критической точке, где традиционные методы наращивания мощности сталкиваются с непреодолимыми физическими барьерами. Долгое время доминирующим путем развития считалось увеличение плотности транзисторов и размеров кристалла, однако этот подход ведет к неизбежному технологическому тупику. На фоне глобального противостояния США и Китая формируются две принципиально разные философии проектирования чипов. В центре этого конфликта оказывается вопрос о том, сможет ли инновационный дизайн компенсировать отсутствие доступа к передовому оборудованию.
В современной гонке за вычислительной мощностью сложилось два фундаментальных подхода к созданию процессоров. С одной стороны находятся Intel и AMD, которые активно внедряют многокристальную компоновку (чиплеты), позволяющую объединять несколько мелких кристаллов в одну систему. С другой — Nvidia, которая долгое время отдавала приоритет монолитным кристаллам, стремясь к максимальной интеграции всех компонентов на одной кремниевой пластине. Однако именно эта стратегия сегодня подвергается серьезной критике со стороны экспертов из Huawei Technologies.

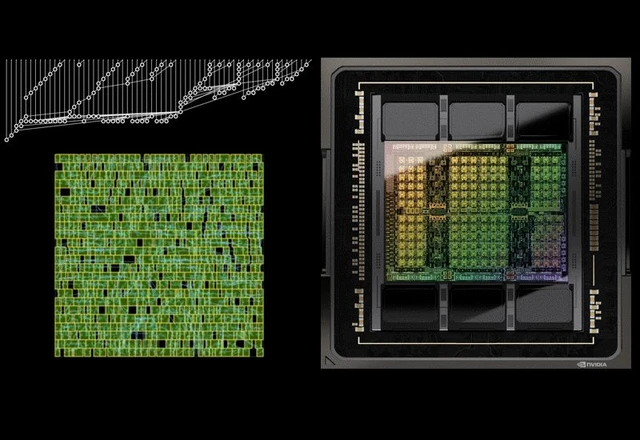

Проблема заключается в том, что бесконечное масштабирование монолитных структур и увеличение объема памяти HBM (High Bandwidth Memory) неизбежно упирается в физический потолок. Когда размер кристалла достигает критической отметки, резко возрастает вероятность брака при производстве и увеличивается тепловыделение, которое становится невозможно эффективно отводить. По мнению специалистов Huawei, западные разработчики, полагаясь на передовую литографию, движутся к «лавинообразному обвалу», когда дальнейшее увеличение физических размеров чипа перестанет давать прирост производительности и приведет к деградации системы.
Для Huawei этот вопрос носит не только теоретический, но и экзистенциальный характер. Из-за жестких санкций США и их союзников китайский гигант лишен доступа к самым современным EUV-сканерам (экстремальному ультрафиолетовому излучению), которые необходимы для создания сверхтонких техпроцессов. В этой ситуации компания была вынуждена сместить фокус с производственных возможностей на интеллектуальное проектирование.
Вместо того чтобы пытаться «ужать» транзистор до пределов, доступных только западным фабрикам, Huawei делает ставку на так называемый закон «масштабирования тау». Эта концепция предполагает поиск инновационных путей оптимизации передачи данных между компонентами системы. Ключевым элементом здесь становится принцип LogicFolding — метод проектирования, который позволяет ускорить информационные потоки внутри чипа без необходимости использования сверхпередовой литографии. Ожидается, что первый мобильный процессор, построенный на этих принципах, будет представлен уже в ближайшее время.
Такой подход фактически означает переход от количественного наращивания ресурсов к качественному изменению структуры вычислений. Это подтверждается и успехами в области искусственного интеллекта: пример DeepSeek показал, что передовые LLM-модели могут быть созданы даже в условиях ограниченности аппаратных ресурсов, если оптимизировать алгоритмы и энергозатраты. Huawei проектирует свои ИИ-чипы таким образом, чтобы обеспечить максимальную отдачу при минимальном потреблении энергии, что требует гораздо более глубокой проработки на этапе дизайна, но дает значительные преимущества при эксплуатации.
В результате геополитического разлома мир наблюдает рождение двух параллельных полупроводниковых индустрий. Одна опирается на технологическое совершенство литографии и физическое масштабирование, другая — на структурную оптимизацию и архитектурную изобретательность. Эти две экосистемы будут развиваться независимо, создавая разные стандарты эффективности и производительности в глобальном цифровом пространстве.
