Переход от традиционной электроники к фотонным вычислениям требует радикального пересмотра методов fabrication, где точность должна сочетаться с промышленной скоростью. Долгое время ионно-лучевая литография оставалась заложницей своей последовательной природы, превращая создание наноструктур в крайне медленный процесс. Новый подход к формированию элементов позволяет преодолеть этот барьер, сокращая время обработки пластин с часов до считанных секунд. Эта технология открывает путь к массовому созданию сложных трехмерных оптических схем, которые ранее были доступны лишь в лабораторных условиях.
В современной микроэлектронике существует фундаментальный конфликт между скоростью и разрешением. Классическая фотолитография обеспечивает колоссальную производительность, но ограничена дифракционным пределом света. Ионно-лучевая литография, напротив, позволяет работать с гораздо более жесткими технологическими нормами, создавая структуры почти любой сложности, однако ее главным недостаном всегда была скорость: ионный пучок работает подобно тончайшему карандашу, последовательно «вырисовывая» каждый элемент. В результате обработка даже крошечного участка площадью 100 на 100 микрометров могла занимать около семи минут, что делает метод непригодным для массового производства.
Решение этой проблемы предложили исследователи из Института физики Китайской академии наук совместно с коллегами из Гонконгского университета. Они разработали концепцию «оригами, индуцированного ионным пучком», которая переводит процесс из разряда последовательного рисования в плоскость параллельного воздействия. Вместо того чтобы обрабатывать каждый элемент по отдельности, ученые используют широкий параллельный пучок ионов аргона, воздействующий на всю поверхность кремниевой пластины одновременно.
Технологический процесс начинается с создания плоских заготовок на мембранах из нитрида кремния с помощью электронной литографии. Эти структуры покрываются тонким слоем золота, формируя двухслойную систему, где толщина каждого слоя составляет около 50 нм. Когда такая пластина подвергается облучению широким пучком ионов аргона, в приповерхностном слое возникают контролируемые дефекты и внутренние механические напряжения. Эти напряжения заставляют заранее подготовленные плоские элементы синхронно изгибаться, превращая их в заданные трехмерные конструкции. Весь процесс трансформации массива занимает примерно 20 секунд, что фактически означает ускорение данного этапа производства более чем в сто раз.
Эффективность метода подтверждается высокой степенью однородности: более 97% наноэлементов на 4-дюймовой пластине принимают требуемую форму за один проход. Это критически важный показатель для промышленного внедрения, так как высокая вариативность структур в фотонике ведет к фазовым сдвигам и потере сигнала.

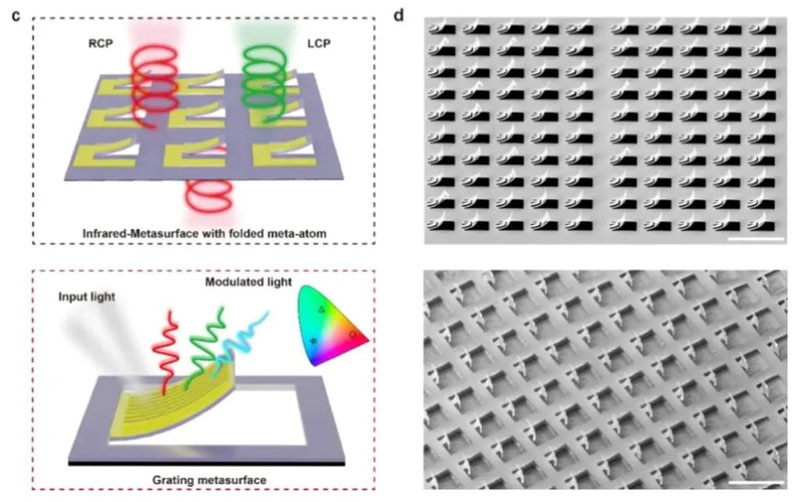

Для демонстрации практической применимости технологии были созданы два типа устройств. Первым стала трехмерная хиральная метаповерхность, предназначенная для управления круговой поляризацией света. Она продемонстрировала впечатляющий показатель кругового дихроизма (0,8 на длине волны 3,41 мкм), что позволяет эффективно разделять левую и правую поляризации. Вторым объектом стала изгибаемая плазмонная решётка, резонанс которой можно перестраивать более чем на 150 нм в видимом спектре путем изменения кривизны структуры.
Подобные возможности делают технологию перспективной для создания нового поколения поляризационных датчиков, высокоточных спектральных фильтров и интегрированных фотонных схем, которые станут основой будущих оптических сетей связи. Несмотря на то что ускорение коснулось лишь одного из этапов производства, устранение этого «узкого горлышка» существенно приближает момент появления коммерчески доступных и сложных фотонных чипов. Следующим шагом станет детальный анализ долговечности таких структур и расчет полной себестоимости техпроцесса в условиях реального завода.
